سطح سنج هیدرواستاتیک چیست
آیا تاکنون نام سطح سنج هیدرواستاتیک را شنیده اید؟ از کاربرد آن اطلاع دارید؟ اصلا می دانید در چه مواردی آن را به کار می برند؟ امروز در این مقاله از سایت آرامک میخواهیم درباره فشار سنج هیدرواستاتیک اطلاعات مهمی را کسب کنیم، پس با ما تا پایان این مقاله همراه باشید.

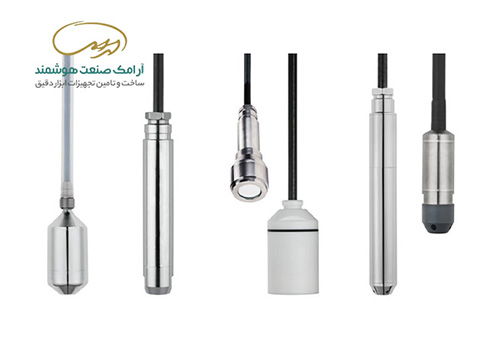

سطح سنج هیدرواستاتیک چیست؟
سطح سنج هیدرواستاتیک یکی از تجهیزات مدرن و پیشرفته ای است که باعث اندازه گیری سطح مایعات می شود. سطح سنج هیدرواستاتیکی درحقیقت دستگاهی است که در عمق یک چاه یا مخزن قرار می گیرد و سپس با سنسورهایی که وجود دارد با اندازه گیری فشار شاره در همان نقطه سطح آزاد را بدست می آورد و مانع از بروز حوادثی مثل سر ریز شدن مایع می گردد. سنسورهای این دستگاه از فلزات یا سرامیک هایی هستند که میتوانند جریان الکتریکی تولید شده را انتقال دهند. معمولا سطح سنج ها برای شاره ها یا مایعاتی به کار می رود که در مکان خود ساکن باشند و اندازه گیری سطح مایعات قابل انجام باشد.
سطح سنج هیدرواستاتیک چگونه عمل می کند؟
همان طور که اشاره شد لول مترهای هیدرواستاتیکی دارای سنسورهایی هستتند که قابلیت اندازه گیری فشار را در نقاط مختلف مایعات دارند. در واقع با اندازه گیری فشار در این سنسورها توسط اصل هیدرواستاتیک فشار را به سطح تبدیل می کند و بر روی نمایشگر خود اندازه سطح یا به اصطلاح ارتفاع را از آن نقطه نشان می دهد. پر واضح است که هر قدر فشار و عمق بیشتر باشد، سطح نیز بیشتر خواهد بود. فشار اندازه گیری شده توسط حسگرهای سطح از طریق ترانسمیتر قابل خواندن خواهد بود. فشار در نقاط مختلف به عوامل مختلفی اعم از چگالی مایع، ارتفاع و شتاب گرانش وابسته است.
سطح سنج هیدرواستاتیک چه کاربردی دارد؟
مبدل فشار هیدرواستاتیک یکی تجهیزاتی است که با ورود خود به بازار کار بسیاری از مشکلات را حل نمود. وقتی بسیاری از مردم به کیفیت این دستگاه ایمان پیدا کردند کاربرد این دستگاه روز به روز گسترده تر شد. در ادامه به برخی از مهمترین کاربرهای اندازه گیر سطح هیدرواستاتیکی می پردازیم.

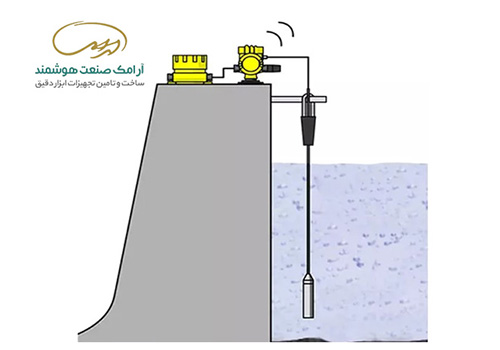

- کاربرد در سد و مخازن: در سدها برای مهار سیلاب و اندازه گیری سطح مایعات و همچنین پیشگیری از هدر رفت آب از سطح سنج های هیدرواستاتیکی استفاده می شود. البته به غیر از سدها در مخازنی که منابع ارزشمند نفت خام و گاز وجود دارد نیز، در صنایع پتروشیمی برای اندازه گیری سطح از آن استفاده می شود؛ چرا که سطح سنج هیدرواستاتیکی در محیط های خورنده نیز به خوبی عمل می کند.
- کاربرد در فاضلاب ها: کاربرد سطح سنج هیدرواستاتیکی به اینجا ختم نمی شود. لوله ها و چاه های فاضلاب نیز از دیگر مواردی است که به یک سطح سنج قوی نیاز دارد تا باعث ایجاد آلودگی در محیط نگردد.
- کاربرد در صنعت مواد غذایی: یکی دیگر کاربردهای مهم در صنایع تولید کننده مواد غذایی و نوشیدنی ها است. علت استفاده گسترده این وسیله در این صنعت بهداشتی بودن ان است. با کنترل سطح مایعات در مخزن های نگهدارنده نوشیدنی ها میتوان از اصراف آن جلوگیری نمود.
- کاربرد در صنعت داروسازی: در این صنعت به علت تولید روزافزون داروهای گوناگون به خصوص داروهای اسیدی لازم است از سطح سنج پیشرفته ای استفاده شود.
سطح سنج هیدرواستاتیکی چه اجزایی دارد؟
دستگاه سنجش سطح مایعات به طور کلی شامل چهار بخش مهم است که در کارایی آن بسیار نقش مهمی دارد. این بخش ها شامل سنسورهای فشار، ترانسمیتر، منبع تغذیه و نمایشگر است. بخش سنسورها که قبلا هم با آن آشنا شده اید ممکن است به سه صورت پیزوالکتریک، خازنی یا دیافراگمی باشد. وظیفه این بخش از سطح سنج اندازه گیری مقدار فشار در عمق است. بخش دوم ترانسمیتر یا دیتالاگر است که با انتقال اطلاعات بدست آمده توسط حسگرها با در نظر گرفتن چگالی مایع یا شاره مدنظر و همچنین حجم و ارتفاع مقدار سطح را بدست می آورد، در این زمان از طریق نمایشگر مقدار سطح نمایش داده می شود. لازم به ذکر است این دستگاه می تواند به دو صورت باتری و یا اتصال به برق اصلی تغذیه شود.
سطح سنج هیدرواستاتیکی چه مزایا و معایبی دارد؟
تا اینجا از کاربرد گسترده سطح سنج هیدرواستاتیکی بسیار دیدید اما در اینجا می خواهیم بدانیم چرا این دستگاه تا این حد کاربرد دارد و توجه همه را به خود جلب نموده است؟ دقت بالا، مقاومت بالا در برابر مایعات و ضربات مختلف، نصب راحت، کیفیت بالا، افزایش سرعت، قیمت مناسب و... از جمله مزایا و دلایل استفاده زیاد از ابزار اندازه گیری تراز مایعات هستند. اما فشارسنج هیدرواستاتیکی در کنار مزایای بسیار زیادی که دارد محدودیت هایی را نیز با خود در پی دارد مثلا در دماهای بسیار بالا یا پایین و یا حتی چگالی های مختلف ممکن است دقت در خوانش سطح کاهش یابد، علاوه بر آن سنسورهای حساس بعضی از سطح سنج ها در فشارهای بالا به خوبی عمل نمی کنند و باعث ایجاد مشکلاتی می شود.
