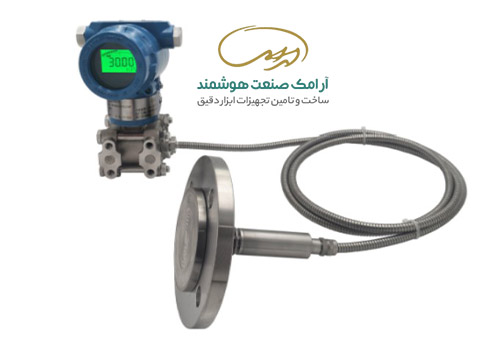

نحوه نصب و نگهداری دیافراگم سیل چگونه است؟

دیافراگم سیل یکی از تجهیزات بسیار ضروری در صنایع مختلف است که نصب و نگهداری از آن باید به بهترین شکل ممکن انجام شود. با اینکه این محصول وظایف متعددی دارد اما اصلی ترین وظیفه آن محافظت از سایر تجهیزات اندازه گیری در برابر سیالات خورنده و جلوگیری از، آسیب به آن ها است. در اکثر صنایع مایعات و اسیدها دارای یکسری مواد بوده که خطرناک هستند و زمانی که با فشار بالا به سایر تجهیزات اندازه گیری وارد شوند سبب آسیب دیدن تجهیزات خواهند شد.

در چنین شرایطی گیج فشار وارد عمل می شود و با کمک دیافراگم سیالات را از سایر تجهیزات جدا می کند، با این کار فشار به ابزار دیگری وارد خواهد شد و تجهیزات ضروری سالم می مانند. در واقع تجهیزات هیچ گونه تماس مستقیمی با سیالات نداشته و فقط قادر به اندازه گیری فشار آن خواهند بود. اما نکته ای که دانستن آن بسیار حائز اهمیت است چگونگی نصب دیافراگم سیل است که در ادامه مطلب به آن اشاره می شود.

اجزای اصلی دیافراگم سیل چیست ؟

هر یک از دیافراگم های موجود در بازار دارای یکسری اجزای خاص هستند که کاربران آن ها را با عنوان چند بخش کلیدی می شناسند. عملکرد دیافراگم بدون هر یک از این اجزا ممکن نیست و تمامی هماهنگی به این قطعات بستگی دارد. در این بخش از مطلب به معرفی جداگانه هر یک از اجزای دیافراگم سیل می پردازیم که عبارتند از:

• دیافراگم

یک غشای نازک در این ابزار وجود دارد که انعطاف پذیری آن بسیار بالا بوده و بیشتر برای دریافت فشار سیال در هر شرایطی کاربرد دارد. دیافراگم سیل جزء مهم ترین بخش های این محصول است که کاربرد فوق العاده ای داشته و بدون آن امکان فعالیت سایر اجزا ممکن نیست. دیافراگم ها با جنس های مختلفی تولید می شوند که انتخاب هر یک از آن ها با توجه به نوع سیال و شرایط بستگی دارد.

• مایع پرکننده

مایع پرکننده نیز یکی دیگر از قطعات موجود در دیافراگم سیل است که بین ابزارهای اندازه گیری و دیافراگم قرار می گیرد. وظیفه اصلی این محصول انتقال فشار به تجهیزات اندازه گیری است و عملکرد متفاوتی از خود نشان می دهد. از مایع های پرکننده نیز انواع مختلفی در بازار وجود دارد و کاربران باید در انتخاب آن دقت کنند چرا که سرعت و دقت نهایی به مایع پرکننده بستگی دارد.

• کاپیلاری

برخی مواقع پیش می آید که ابزار از محل فرایند فاصله زیادی دارد، بنابراین برای از بین بردن این فاصله از یکسری لوله ها استفاده می شود تا فشار را انتقال کنند. این لوله ها با مایع پر می شوند و نیازمند دقت و توجه کافی هستند.

• بدنه

یکی دیگر از اجزای دیافراگم سیل بدنه آن است که یک نوع محفظه قوی و مطمئن است. روی این بدنه دیافراگم نصب شده و به جریان اتصال مکانیکی کمک زیادی می کند. در تولید بدنه از جنس های مقاوم مانند استیل ضد زنگ و سایر آلیاژهای محکم استفاده می شود.

مراحل نصب دیافراگم سیل چگونه است ؟

نصب دیافراگم سیل مراحل خاص خود را دارد اما لازم است پیش از هر گونه اقدام برای نصب تمامی تجهیزات را بررسی کنید. اطمینان از سلامت دیافراگم سیل بسیار ضروری است و محصول باید هیچ گونه خش، ضربه و فرو رفتگی نداشته باشد. اطمینان از پر بودن مایع قبل از نصب نیز مهم است، به گونه ای که هی نوع حباب هوا در آن وجود نداشته باشد. برای نصب نیز باید مراحل زیر را پیش برد:

• مرحله اول؛ آماده سازی محل اتصال

اولین مرحله آماده سازی محل اتصال است که در آن باید فلنج ها و هر گونه تجهیزات دیگر مانند رزوه ها باید تمیز شوند. اطمینان از سلامت تجهیزات و گسکت مناسب نیز در این مرحله اهمیت فراوانی دارد.

• مرحله دوم؛ مونتاژ

مرحله دوم که با عنوان مونتاژ شناخته می شود برای انواع سیل ها متفاوت است. برای مثال، در سیل های رزوه ای باید از نوار تفلون استفاده شود اما در سیل های فلنجی استفاده از گشتاور یکنواخت ضروری است.

• مرحله سوم؛ محافظت از دیافراگم و اتصال کاپیلاری

در این مرحله برای محافظت از دیافراگم باید اقداماتی انجام شود، در واقع این محصول حتی با دست نیز نباید لمس شود و وارد کردن هر گونه ضربه به آن ممنوع است. پس از آن لوله های موئین را نصب کرده تا مراحل تکمیل شود.
