طراحی شیشه فشار بالا برای لول گیج سایت گلس

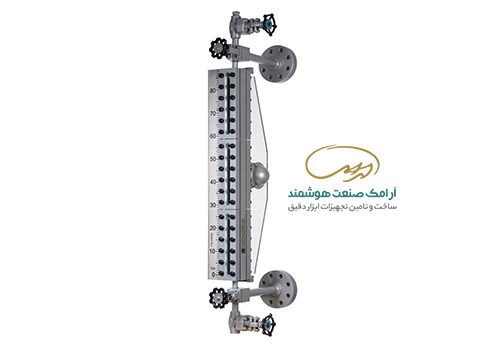

در تجهیزات صنعتی، لول گیج سایت گلس ابزاری است که امکان مشاهده مستقیم سطح سیال داخل مخزن یا دیگ بخار را فراهم می کند. اما وقتی این تجهیز در فشار و دمای بالا کار می کند، انتخاب شیشه دیگر یک تصمیم ساده نیست و باید بر اساس محاسبات مهندسی و استانداردهای مشخص انجام شود.

چرا انتخاب شیشه در فشار بالا حساس است؟

شیشه یک ماده ترد (brittle) است و بر خلاف فلزات، قبل از شکست تغییر شکل پلاستیک قابل توجهی نشان نمی دهد. در سایت گلس های فشار بالا، شیشه هم باید نیروی ناشی از فشار داخلی سیال را تحمل کند و هم در برابر شوک حرارتی، خوردگی شیمیایی و ضربه مکانیکی مقاوم باشد. به همین دلیل طراحی آن معمولا بر اساس استانداردهایی مانند ASME B31.1، ASME BPVC Section VIII یا استانداردهای معادل اروپایی EN انجام می شود که فرمول های محاسبه ضخامت و ضریب اطمینان شیشه را مشخص کرده اند.

جنس شیشه: چه گزینه هایی وجود دارد؟

انتخاب جنس شیشه به فشار کاری، دما و نوع سیال بستگی دارد. رایج ترین گزینه ها عبارتند از:

1. شیشه بوروسیلیکات (Borosilicate Glass) پرکاربردترین نوع در سایت گلس های صنعتی است. ضریب انبساط حرارتی پایین آن (حدود 3.3×10 به توان منفی 6 بر درجه سانتی گراد) باعث می شود در برابر شوک حرارتی ناگهانی مقاوم تر از شیشه معمولی باشد. این نوع شیشه معمولا تا دمای حدود 288 درجه سانتی گراد و فشارهایی در محدوده چند ده بار قابل استفاده است، بسته به ضخامت و ابعاد.

2. شیشه سکوریت یا تمپرد (Tempered/Toughened Glass) از طریق فرآیند سرمایش کنترل شده، تنش فشاری در سطح شیشه ایجاد می شود که مقاومت آن را چند برابر شیشه معمولی می کند. در صورت شکست هم به قطعات کوچک و کم خطر تبدیل می شود، نه تکه های تیز بزرگ. برای فشارهای بالاتر و کاربردهای دیگ بخار معمولا ترجیح داده می شود.

3. کوارتز یا شیشه سیلیکا با خلوص بالا در کاربردهای بسیار خاص با دمای بسیار بالا یا سیالات خورنده استفاده می شود، اما هزینه بالاتری دارد و کمتر در سایت گلس های استاندارد صنعتی به کار می رود.

محاسبه ضخامت شیشه

ضخامت شیشه یک عدد قراردادی نیست و باید محاسبه شود. پارامترهای اصلی در این محاسبه عبارتند از:

• فشار طراحی (Design Pressure) که معمولا با یک ضریب اطمینان نسبت به فشار کاری واقعی در نظر گرفته می شود
• قطر یا طول قسمت بدون تکیه گاه شیشه (unsupported span)
• دمای طراحی و افت مقاومت شیشه در دمای بالا
• ضریب اطمینان (Safety Factor) که در استانداردهایی مانند ASME معمولا بین 4 تا 10 بسته به نوع کاربرد تعیین می شود

استانداردهایی مانند ASME B31.1 برای بویلرها، فرمول های مشخصی برای محاسبه حداقل ضخامت شیشه دایره ای یا مستطیلی بر اساس فشار و قطر ارائه داده اند. به همین دلیل ضخیم تر بودن شیشه به تنهایی نشانه ایمنی بیشتر نیست؛ آنچه اهمیت دارد تطابق محاسبه با شرایط واقعی سیستم است.

فریم، سطح و آب بندی

حتی مناسب ترین شیشه هم اگر به درستی نصب نشود، در معرض شکست زودرس قرار می گیرد. نکات فنی مهم:

• نشیمنگاه شیشه (Gasket Seat) باید سطحی صاف و یکنواخت داشته باشد تا فشار به طور نامتوازن روی یک نقطه از شیشه متمرکز نشود
• گسکت باید بر اساس دما و سیال انتخاب شود؛ گرافیت، PTFE و الاستومرهای مقاوم به حرارت از گزینه های رایج هستند
• گشتاور سفت کردن پیچ ها (Torque) باید طبق دستورالعمل سازنده و به صورت متقارن (star pattern) انجام شود تا تنش به طور یکنواخت روی شیشه توزیع شود؛ سفت کردن نامتوازن یکی از رایج ترین دلایل ترک خوردن شیشه در عمل است

شرایط کاری که باید به سازنده اعلام شود

برای طراحی درست، فشار کاری عادی سیستم کافی نیست. اطلاعات زیر باید در سفارش قید شود:

1. فشار طراحی و حداکثر فشار لحظه ای (مثلا در زمان راه اندازی یا ضربه فشار/Water Hammer)
2. محدوده دمای کاری و نوسانات دمایی احتمالی
3. نوع سیال و خاصیت خورندگی یا سایندگی آن
4. ابعاد قسمت دید و نوع نصب (side-mounted یا tubular)
5. الزامات استاندارد مرجع (مثلا ASME، EN، یا استاندارد داخلی کارخانه)

دید سطح سیال و نگهداری

هدف نهایی سایت گلس، خوانایی سطح سیال است، نه فقط تحمل فشار. برای سیالات تیره یا کدر، استفاده از سایت گلس های مجهز به بک لایت (reflex glass) یا نورپردازی کمکی توصیه می شود. همچنین تمیزکاری دوره ای و بازرسی شیشه از نظر ترک های ریز یا کدر شدن سطحی، بخشی از نگهداری پیشگیرانه محسوب می شود و نباید نادیده گرفته شود.

جمع بندی

طراحی شیشه فشار بالا برای لول گیج سایت گلس، ترکیبی از انتخاب جنس مناسب، محاسبه ضخامت بر اساس استاندارد، طراحی درست فریم و آب بندی، و در نظر گرفتن شرایط واقعی سیستم است. اتکا صرف به قیمت یا ضخامت ظاهری، ریسک شکست و نشتی را افزایش می دهد. ارائه مشخصات کامل فنی به سازنده، از جمله فشار طراحی، دما، نوع سیال و استاندارد مرجع، تضمین می کند که شیشه انتخابی متناسب با کاربرد واقعی طراحی شود.
