رفلکس لول گیج

رفلکس لول گیج چیست ؟

گیج های سطح یا رفلکس لول گیج  به گونه ای طراحی شده اند که بر اساس تفاوت در ضریب شکست مایع و بخار کار کنند. مایع از طریق محفظه گیج در پشت شیشه دید که تنها در یک طرف ابزار قرار دارد و به بدنه گیج متصل می شود، جریان می یابد. شیشه دید از شیشه بوروسیلیکات سخت شده ساخته شده و دارای شیارهای منشوری راست زاویه در سمتی است که رو به فضای مایع و بخار است.

نوری که از بیرون گیج وارد می شود بسته به اینکه به فضای مایع یا بخار برخورد کند، جذب یا منعکس می شود. هنگامی که مایع وجود دارد، شیشه در جایی که با محیط فرآیند در تماس است سیاه رنگ به نظر می رسد و هنگامی که مایعی وجود ندارد، شیشه نقره ای / سفید است بنابراین سطح آن قابل مشاهده است.این نوع گیج برای اندازه گیری سطح مایع کل مایعات تمیز در یک ظرف استفاده می شود.

نحوه عملکرد رفلکس لول گیج

اساس کار رفلکس لول گیج بر پدیده بازتاب و شکست نور در سطح شیشه است. شیشه رفلکس در قسمت داخلی خود دارای شیارهای منشوری است که نور را در جهات مشخصی بازتاب می دهند. در قسمت خشک شیشه، بازتاب نور شدیدتر بوده و بخش مربوط به بخار معمولا روشن تر دیده می شود؛ اما در قسمت در تماس با مایع، حضور سیال روی سطح شیارها شرایط نوری متفاوتی ایجاد می کند.

این اختلاف باعث می شود ناحیه مربوط به مایع نسبت به قسمت بخار یا گاز، ظاهر متفاوتی داشته باشد. مرز میان این دو ناحیه همان سطح واقعی سیال داخل مخزن را نشان می دهد. بنابراین اپراتور بدون نیاز به نمایشگر دیجیتال یا محاسبات نرم افزاری می تواند ارتفاع مایع را مستقیما از روی شیشه مشاهده کند.

اجزای اصلی رفلکس لول گیج

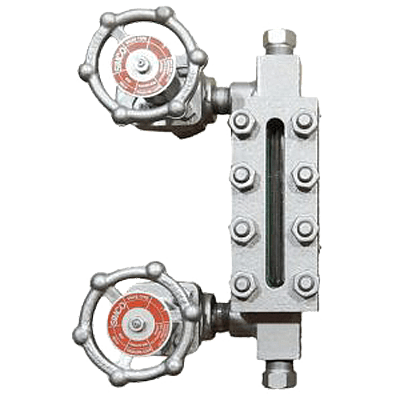

بدنه رفلکس لول گیج معمولا از فلزاتی مانند فولاد کربنی یا فولاد ضد زنگ ساخته می شود و وظیفه نگهداری شیشه و تحمل فشار سیستم را بر عهده دارد. شیشه رفلکس مهم ترین بخش نمایشگر است و باید متناسب با فشار، دما و نوع سیال انتخاب شود.

اتصالات انتهایی برای اتصال لول گیج به مخزن استفاده می شوند و می توانند در قسمت بالا و پایین یا در نقاط مشخصی از بدنه قرار داشته باشند. شیرهای ایزوله نیز امکان جدا کردن قطعه از مخزن را هنگام تعمیرات و سرویس فراهم می کنند. در برخی مدل ها از شیر تخلیه یا شیر تخلیه و هواگیری نیز استفاده می شود..

انتخاب جنس بدنه، نوع شیشه، سایز اتصالات و کلاس فشاری باید بر اساس شرایط واقعی سرویس انجام شود؛ زیرا لول گیج مستقیما با سیال داخل مخزن و فشار آن در ارتباط است.

تفاوت رفلکس لول گیج با لول گیج شفاف

تفاوت اصلی رفلکس لول گیج و Transparent Level Gauge به ساختار شیشه و روش مشاهده سطح مربوط می شود. در رفلکس لول گیج، شیشه دارای شیارهای منشوری است و سطح سیال بر اساس تفاوت بازتاب نور مشخص می شود. در مدل شفاف، از شیشه تخت و شفاف استفاده می شود و اپراتور امکان مشاهده مستقیم سیال داخل محفظه را دارد.

به همین دلیل، رفلکس لول گیج معمولا برای نمایش واضح مرز سطح در بسیاری از کاربردهای صنعتی مناسب است، در حالی که لول گیج شفاف در مواردی استفاده می شود که مشاهده مستقیم وضعیت یا ویژگی های ظاهری سیال نیز اهمیت داشته باشد.
